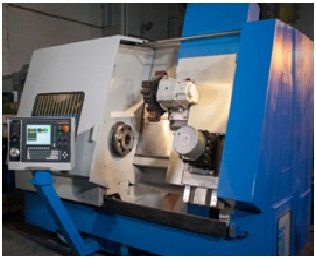

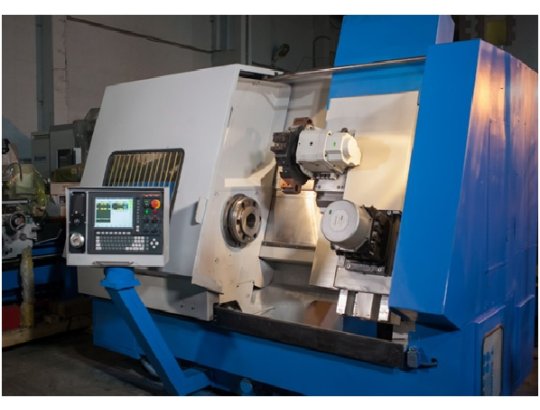

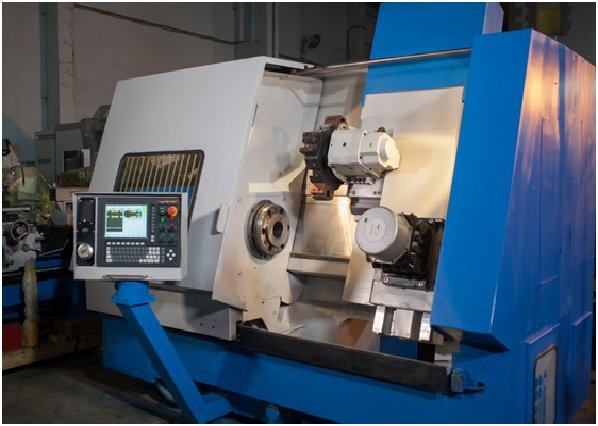

Токарный станок с ЧПУ 1П756ДФ3

Конструкция корпуса станины выполнена коробчатой формы с системой внутренних ребер, связывающих переднюю и заднюю стенки и создающую жесткость конструкции. Зеркало направляющих станины наклонено под углом 20° к вертикали. Компоновка станка с расположением зеркала направляющих станины в наклонной плоскости обеспечивает свободный сход и удаление стружки из зоны обработки и свободный доступ к обрабатываемой детали. Применение накладных стальных закаленных направляющих продольного и поперечного ходов в сочетании с опорами качения и антифрикционными накладками гарантирует длительное сохранение точности полуавтомата. Смазка направляющих под каретку осуществляется от станции централизованной дозаторной смазки. Между направляющими станины выполнена полость, где смонтирован винт продольной подачи с опорами. В корпусе станины имеется ниша для размещения транспортера стружки.

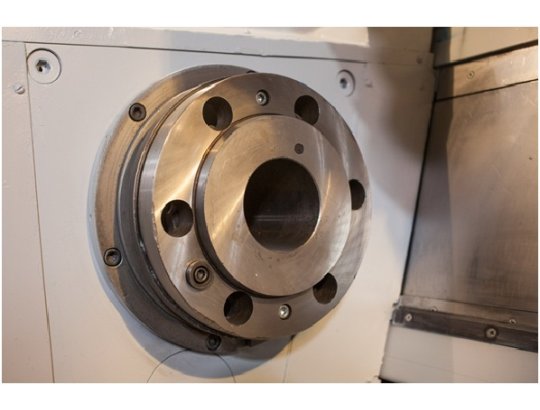

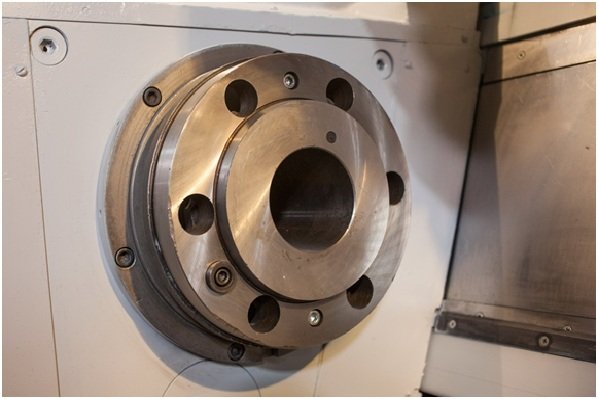

Шпиндельный узел полуавтомата имеет жесткую конструкцию и высокую виброустойчивость. Шпиндель станка выполнен двухопорным. Передней опорой шпинделя является двухрядный роликовый подшипник, работающий в паре с упорно-радиальным шарикоподпипником. Задней опорой является двухрядный роликоподшипник. Передний конец шпинделя фланцевый с быстросменным креплением патрона. Задний конец шпинделя имеет посадочный поясок и резьбу для крепления зажимного устройства изделия (в специальных исполнениях).

Приводы продольного и поперечного перемещения включают в себя шариковые передачи, опоры винта, приводные электродвигатели постоянного тока или асинхронный двигатель с частотным регулированием, а также датчик обратной связи, соединенный с винтом через муфты. На станок устанавливаются шариковинтовые пары третьего класса точности производства г. Рязань и приводы перемещений ведущих производителей по выбору заказчика, что позволяет сохранить все точностные и силовые характеристики станка, а также его надежность в эксплуатации.

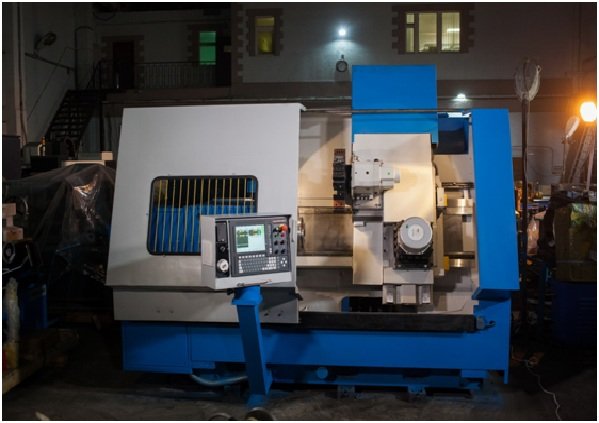

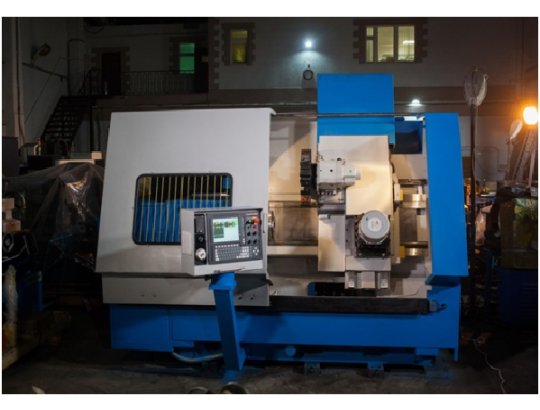

Пульт управления смонтирован на поворотном кронштейне, закрепляемом на основании станка и поворачивается оператором при наладке станка в удобное для него положение. Станок оснащается новой системой ЧПУ по выбору заказчика (Балт-Систем, Fanuc, Siemens). Устанавливается коммутационная аппаратура различных производителей по выбору заказччика (IEK, либо SchneiderElectric и др.), главного привода на преобразователь частоты ведущих производителей (КЕВ, Omron, Yaskawa – по выбору заказчика), устанавливается надежный двигатель АДЧР отечественного производства. В полуавтомат можно встраивать отечественные и иностранные комплектующие изделия — систему ЧПУ, главный привод, привод подач, револьверную головку, транспортер стружки и др.
