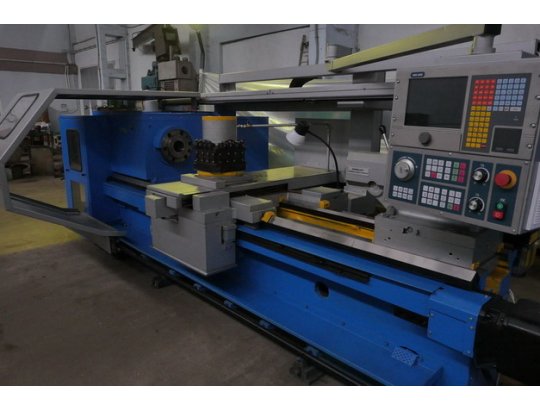

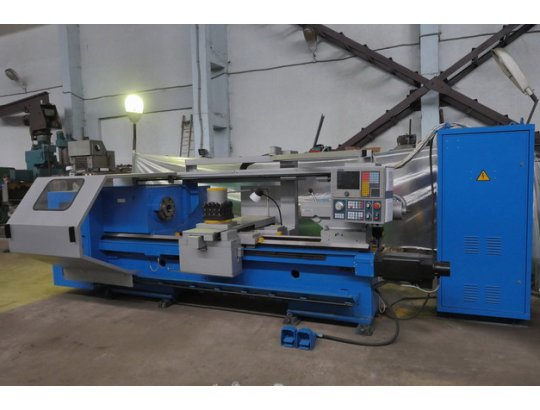

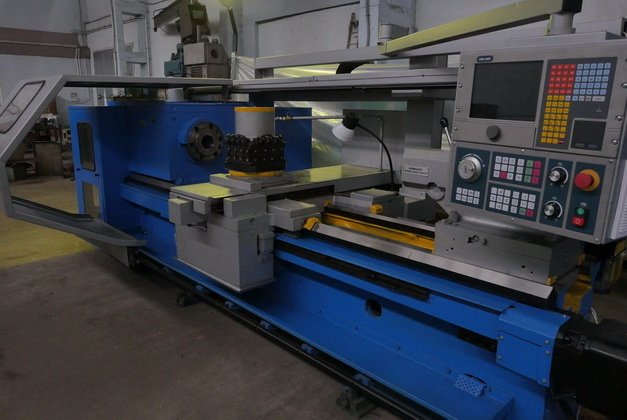

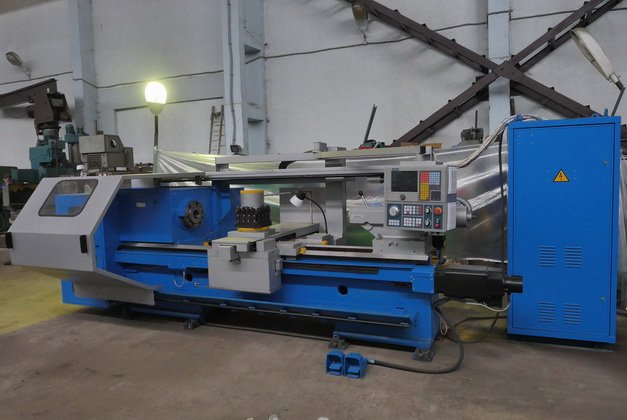

Токарный станок с ЧПУ 16М30Ф3

Станина является базовой деталью, на которой монтируются все узлы станка. Станина цельнолитая на тумбе. Направляющие станины под каретку выполнены: передняя - призматическая, задняя - плоская. Направляющие под заднюю бабку выполнены: передняя - плоская, задняя - призматическая.Направляющие под каретку закалены. Внутри станины имеются наклонные люки (окна) для отвода стружки и охлаждающей жидкости.

Бабка шпиндельная установлена на левой (головной) части станины: Передней опорой шпинделя является двухрядный роликоподшипник, работающий в паре с упорно радиальным шарикоподшипником. Задней опорой является двухрядный роликоподшипник. Изменение частоты вращения шпинделя в пределах диапазона достигается изменением частоты вращения главного привода (электродвигателя постоянного тока). Переключение с одного диапазона на другой осуществляется гидроцилиндрами за счет перемещения блока зубчатых колес. От электродвигателя, помещенного на кронштейне, закрепленном на задней стенке станины, вращение передается клиновыми ремнями на приводной вал бабки шпиндельной, которая обеспечивает получение двух диапазонов частот вращения шпинделя, переключаемых по программе. Регулирование в пределах диапазона осуществляется за счет двигателя постоянного тока по программе. Шпиндель получает любую частоту вращения в пределах 8...2000 об/мин, (частота вращения задается только целым числом). На станок устанавливается новая станции смазки (СМЕ, Италия).

Токарный станок с ЧПУ 16М30Ф3 оснащен четырехпозиционным резцедержателем с вертикальной осью поворота. На станок может быть установлена 4-позиционными револьверная головка с горизонтальной осью поворота по выбору заказчика, как импортного производства (Pragati, Baruffaldi, Duplomatic), так и стандартная для станка.

Бабка задняя перемещается по направляющим станины на четырех радиальных шарикоподшипниках, установленных в мостике. На направляющих станины задняя бабка закрепляется при помощи двух планок четырьмя болтами. Поперечное смещение корпуса бабки относительно мостика производится с помощью двух винтов и гайки, установленной в мостике. Перемещение пиноли осуществляется вручную и гидравлически. Управление гидроцилиндром производится посредством двух педалей.

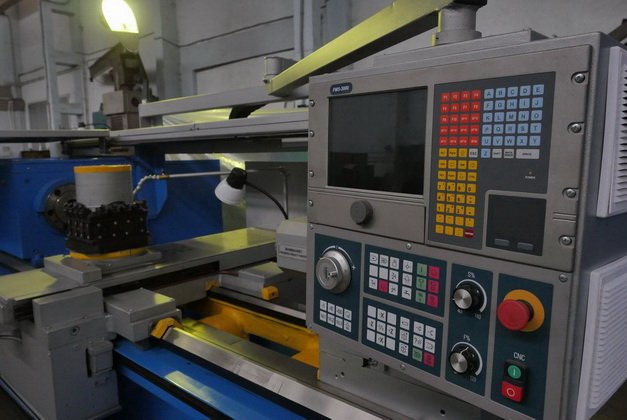

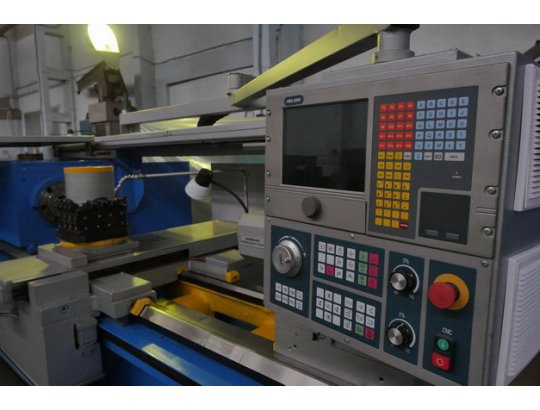

Питание электрооборудования станка осуществляется от сети переменного тока 380 В, 50 Гц. Управление электроприводами станка дистанционное кнопочное, осуществляется с пульта управления на станине (около коробки подач) и с пульта управления на фартуке. При ремонте станка в пульт встраивается новая система ЧПУ с органами управления и устройством отображения, также станок может быть оснащен выносным штурвалом. В ходе модернизации станок оснащаться новой системой ЧПУ по выбору заказчика (Балт-Систем, Fanuc, Siemens). Устанавливается коммутационная аппаратура различных производителей по выбору заказччика (IEK, либо SchneiderElectric и др.), преобразователь частоты ведущих производителей (КЕВ, Omron, Yaskawa – по выбору заказчика), устанавливается надежный двигатель АДЧР отечественного производства.
