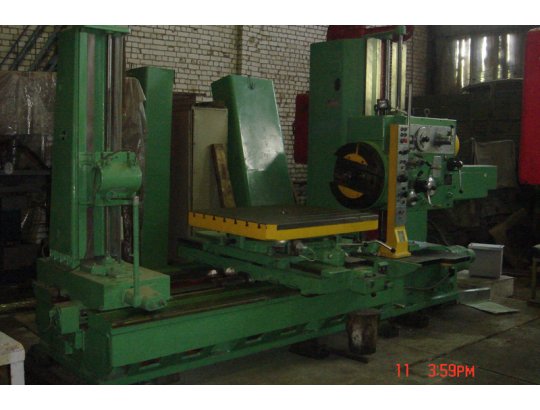

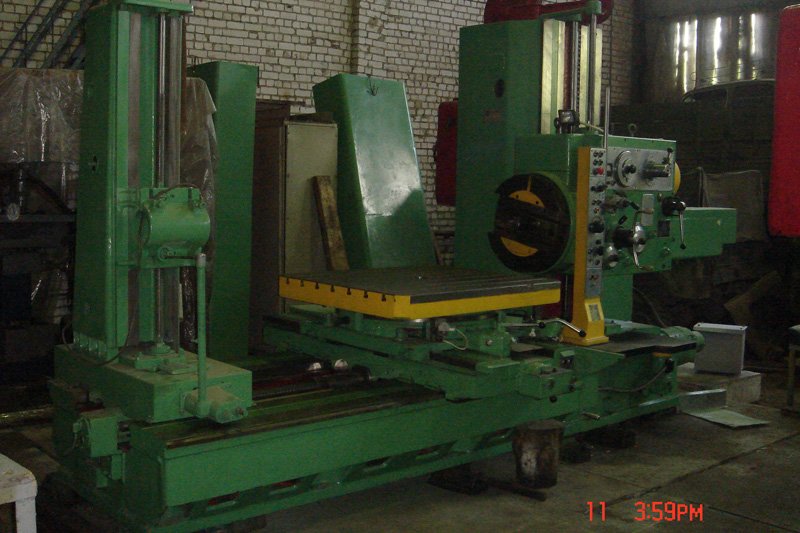

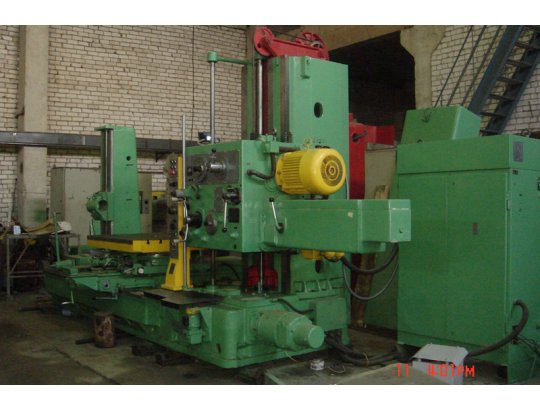

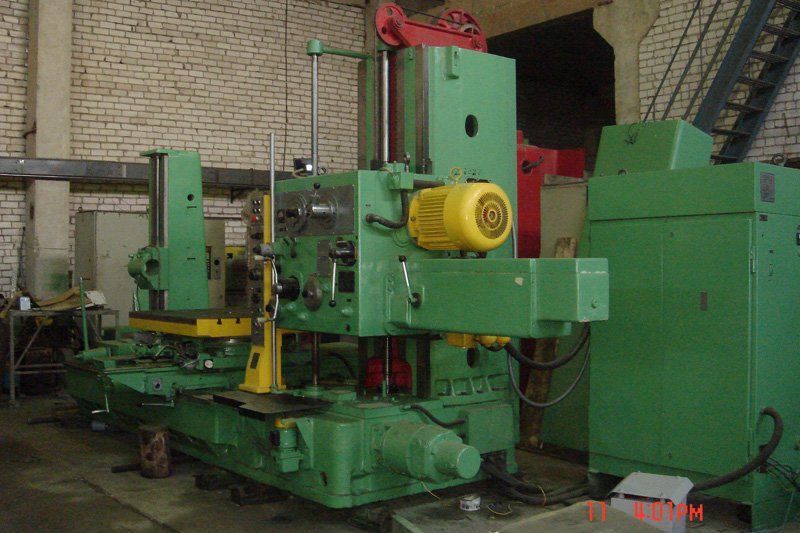

Капитальный ремонт и модернизация горизонтально-расточного станка 2620В — как новый, но выгоднее!

После капитального ремонта в ООО «РСРЗ» станок модели 2620В полностью соответствует параметрам нового оборудования. Гарантированный срок службы — не менее 7,5 лет без потери точностных характеристик. Экономия без компромиссов!

Почему выбирают наш капитальный ремонт?

Оригинальные запчасти и комплектующие — только заводские детали и комплектующие у проверенных поставщиков - для долговечности и надежности.
Высокоточное восстановление — шлифовка по оригинальным шаблонам, восстановление геометрии до состояния нового станка.
Современные технологии — применение антифрикционных металлополимеров (пр-во Германия) для увеличения срока эксплуатации.
Полная замена электрооборудования — надежные электродвигатели отечественного производства.

Гарантии и надежность

Контроль качества — испытания на холостом ходу и под нагрузкой, проверка ОТК по ГОСТ.
Гарантия 12 месяцев — уверенность в результате.
Безотказная наработка в сутки - 19 часов.
Не менее 7,5 лет - установленный срок службы до первого капитального ремонта
Все запчасти доступны для заказа

Выбирайте профессионалов — выбирайте ООО «РСРЗ»! Оставьте заявку прямо сейчас — вернем ваш станок к жизни с гарантией долгой и точной работы!

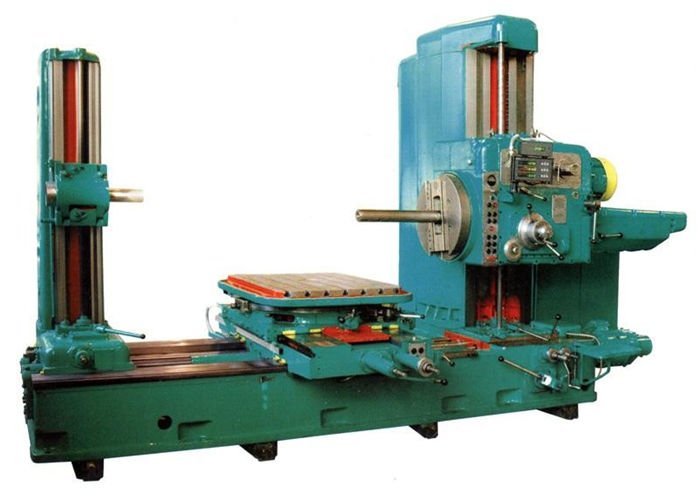

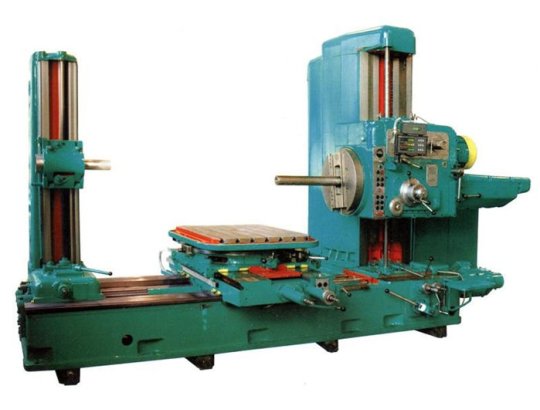

Станок универсальный горизонтально-расточный 2620В предназначен для обработки корпусных деталей из черных и цветных металлов, имеющих точные отверстия, связанные между собой точными межосевыми расстояниями.

Наибольший вес обрабатываемой детали (при равномерно распределенной нагрузке на стол станка) 3000 кг.

На станках может производиться: сверление, растачивание, зенкерование, развертывание отверстий, обтачивание торцов радиальным суппортом, фрезерование торцовыми фрезами и нарезание внутренней резьбы расточным шпинделем, а также нарезание резьбы радиальным суппортом при продольном движении стола.

Управление станком осуществляется с центрального пульта, жестко закрепленного на станине, и вспомогательного переносного пульта управления. Центральный ручной привод используется для тонких установочных перемещений всех подвижных органов и быстрого осевого перемещения шпинделя. Привод подач широкого диапазона 1 :800 от электродвигателя постоянного тока позволяет изменять подачу во всем диапазоне без переключения каких-либо муфт или зубчатых колес. Величина и направление подачи регулируются переключениями с пульта при помощи электромагнитных муфт.

При работе на тяжелых обдирочных режимах стол и бабка, фиксируются однорукояточными зажимами. При чистовой обработке фиксация стола и бабки, а также точное их перемещение по направляющим осуществляется специальными упругими устройствами, исключающими необходимость применения зажимов. Координаты перемещений шпиндельной бабки, люнета, задней стойки и стола в поперечном направлении, а также при повороте стола на 90° отсчитываются при помощи навесных оптических устройств с ценой деления 0,01 мм и точностью установки координат. ±0,025 мм на длине 100 мм и ±0,07 мм на длине 1000 мм. Применение оптических устройств значительно повышает точность установки подвижных органов, уменьшает утомляемость зрения рабочего и сокращает вспомогательное время.

Технические характеристики

Наименование параметра	Величина
Основные параметры станка
Диаметр выдвижного расточного шпинделя, мм	90
Наибольший диаметр расточки шпинделем, мм	320
Наибольший диаметр расточки суппортом планшайбы, мм	600
Наибольшая длина расточки и обточки суппортом планшайбы, мм	550
Наибольший диаметр сверла (по конусу), мм	65
Стол
Рабочая поверхность стола, мм	1120 х 1250
Наибольшая масса обрабатываемого изделия, кг	3000
Наибольшее продольное перемещение встроенного стола, мм	1120
Наибольшее поперечное перемещение встроенного стола, мм	1000
Пределы рабочих подач стола (вдоль и поперек), мм/мин	1,4… 1110
Наибольшее усиление подачи стола (вдоль и поперек), кгс	2000
Деление шкалы лимба, мм	0,025
Деление шкалы лимба поворота стола, град	1
Выключающие упоры	есть
Скорость быстрых перемещений, м/мин	2,2
Скорость быстрых установочных круговых перемещений, об/мин	2,8
Шпиндель. Шпиндельная бабка
Наибольшее горизонтальное (осевое) перемещение выдвижного шпинделя, мм	710
Частота вращения шпинделя, об/мин	12,5… 1600
Количество скоростей шпинделя	22
Пределы рабочих подач шпинделя, мм/мин	2,2… 1760
Пределы рабочих подач радиального суппорта, мм/мин	0,88… 700
Пределы рабочих подач шпиндельной бабки, мм/мин	1,4… 1110
Наибольшее вертикальное перемещение шпиндельной бабки (установочное), мм	1000
Конус шпинделя	Морзе 5
Скорость быстрых перемещений шпиндельной бабки, м/мин	2,2
Скорость быстрых перемещений шпинделя, м/мин	3,48
Скорость быстрых перемещений радиального суппорта, м/мин	1,39
Наибольший крутящий момент на шпинделе, кгс*м	140
Наибольший крутящий момент на планшайбе, кгс*м	250
Наибольшее усиление подачи шпинделя, кгс	1500
Наибольшее усиление подачи суппорта, кгс	700
Наибольшее усиление подачи бабки, кгс	2000
Нарезаемая метрическая резьба, мм	1… 10
Нарезаемая дюймовая резьба, число ниток на 1"	4… 20
Планшайба
Наибольшее радиальное перемещение суппорта встроенной планшайбы, мм	160
Скорость вращения планшайбы, об/мин	8… 200
Количество скоростей планшайбы	15
Возможность отключения вращения планшайбы	есть
Возможность одновременной подачи суппорта и шпинделя	есть
Диапазон бесступенчатых подач радиального суппорта, мм/мин	0,88… 700
Привод
Количество электродвигателей на станке
Электродвигатель привода главного движения, кВт	8,5/ 10
Электродвигатель привода подачи шпинделя, кВт	2,1
Привод поворота стола, кВт	2,0
Привод насоса смазки шпиндельной бабки, кВт	0,75
Привод насоса смазки механизма распределения подач, кВт	0,12
Электромашинный усилитель, кВт	4
Габариты и масса станка
Габариты станка, включая ход стола и салазок, мм	5700 х 3400 х 3000
Масса станка, кг	12500
